- En ince renk farklılıkları bile algılanir
- Reflektif çalışma modu
- Teach-In, harici teaching

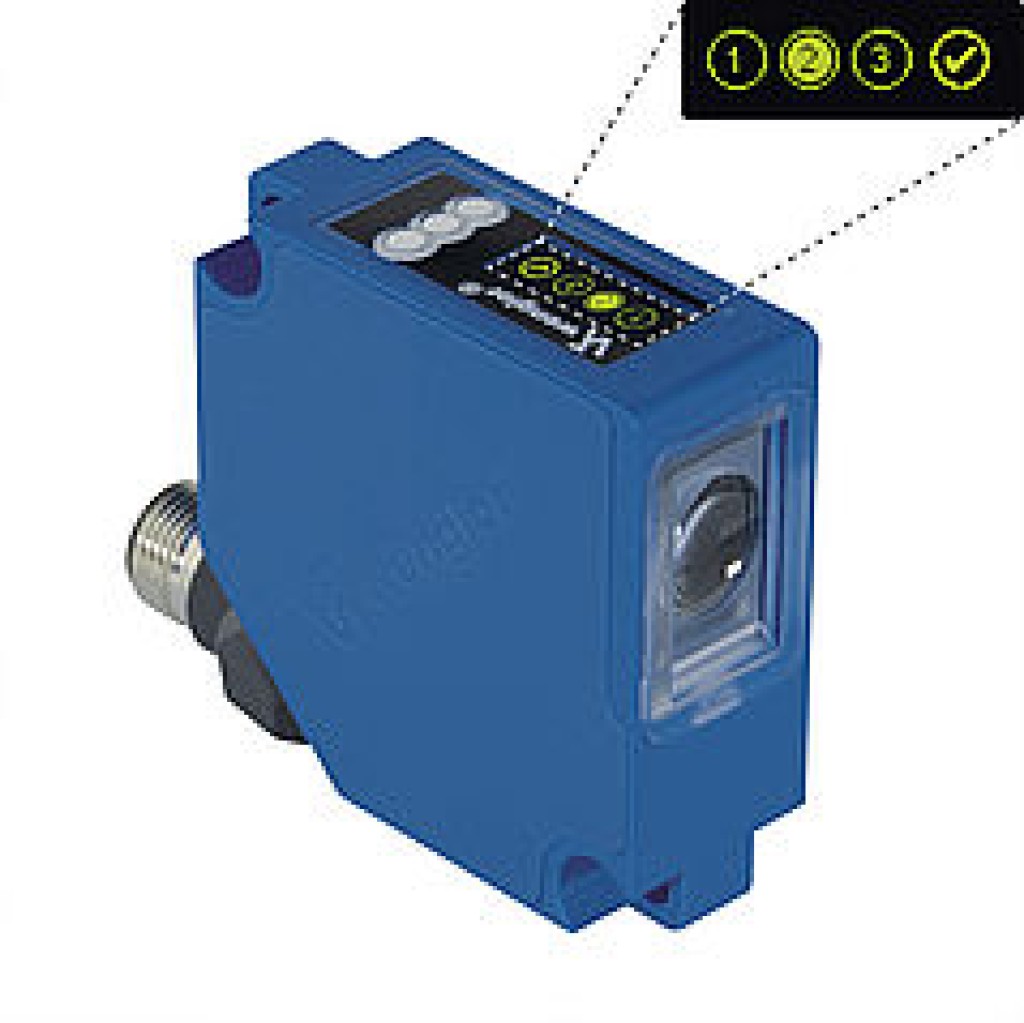

Bu renk sensörü, azami üç farklı rengi aynı zamanda değerlendirebilmektedir. Tek mercekli optik yapı sayesinde küçük boyutlu bir ışık noktası ve geniş çalışma aralığı mümkün olmaktadır. Sensörün tüm ayarları Öğretme ( Teach-In ) veya RS-232 arabirimi üzerinden yapılabilmektedir. Bu sensörün 3 adet anahtarlama çıkışı bulunmaktadır ve RGB, XYZ ve HSL renk değerlerini arabirim üzerinden dışa aktarabilmektedir.
Optik veriler
| Çalışma aralığı | 30...40 mm |
| Çalışma mesafesi | 35 mm |
| Işık türü | Beyaz ışık |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | 3 mm |
Elektriksel veriler
| Besleme gerilimi | 10...30 V |
| Güç çekişi (Ub = 24 V) | < 80 mA |
| Anahtarlama frekansı | 1,8 kHz |
| Tepki süresi | 300 µs |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı sayısı | 3 |
| Anahtarlama çıkışı gerilim düşmesi | 1,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 100 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Teaching modu | FT |
| Arayüz | RS-232 |
| Dijital giriş sayısı | 2 |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Koruma sınıfı | IP68 |
| Bağlantı türü | M12 × 1; 8 pin'li |
Çıkış fonksiyonu
| Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir | Evet |
| PNP/NPN/push-pull, programlanabilir | Evet |
| RS-232 arabirimi | Evet |
| Hata çıkışı | Evet |
| Kirlenme çıkışı | Evet |
Bağlantı şeması
Kumanda panosu
- 20 = Enter tuşu
- 22 = Up tuşu
- 23 = Down tuşu
- 60 = Gösterge
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Tamamlayıcı ürünler
| Arabirim kablosu S232W3 |
| Fieldbus ağ geçitleri ZAGxxxN01 |
| Muhafaza gövdesi seti ZSP-NN-02 |
| Muhafaza gövdesi ZSV-0x-01 |
