- Dijital, analog çıkış
- Paslanmaz çelik gövde
- Senkron ve multipleks çalışma modu
- Sıcaklık kayması bertaraf edilebilir

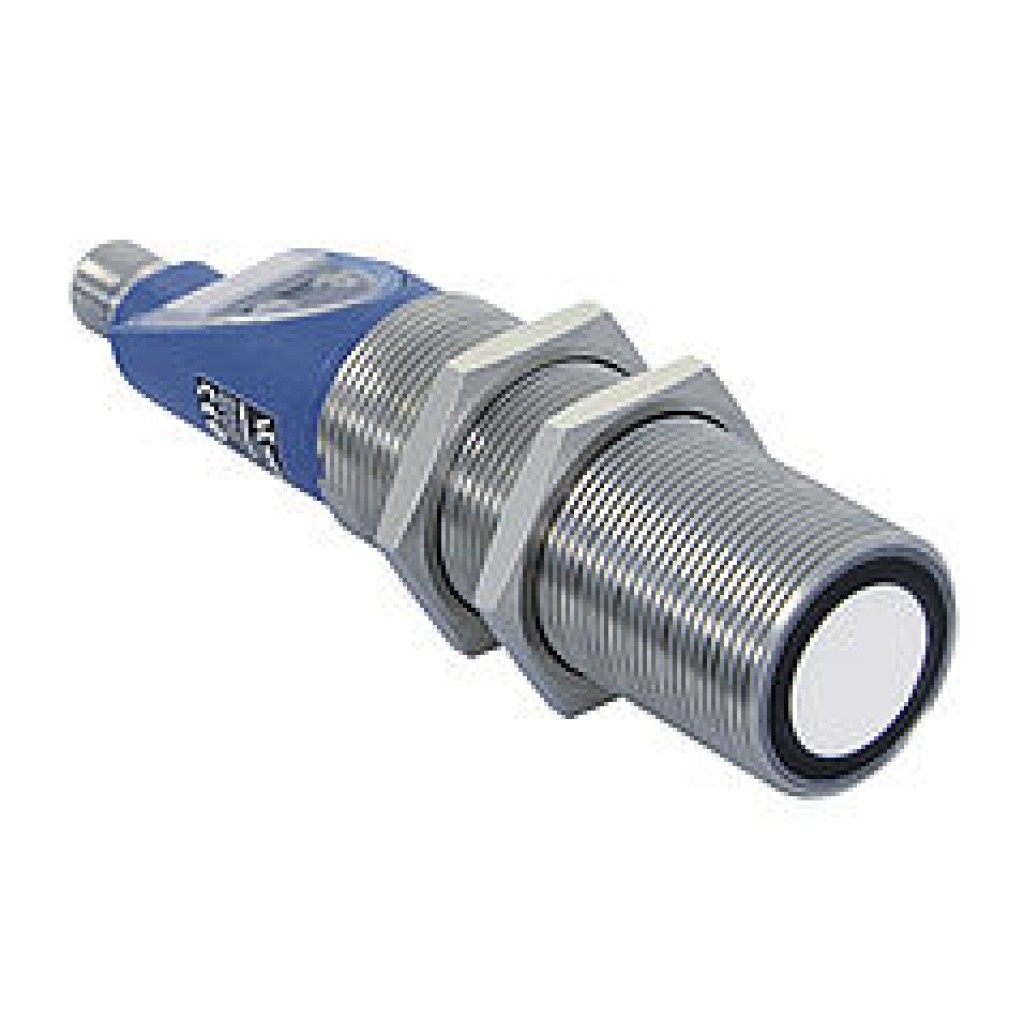

Ultrasonik sensörler, objeden yansıtılan sesi değerlendirir. Neredeyse her objeyi algılarlar ve özellikle sıvıların ve dökme malların doluluk seviyesi kontrolü veya şeffaf objelerin algılaması için uygundurlar. Sensör, objeleri malzemelerinden, bileşim durumunda, renginden veya şeffaflığından bağımsız olarak algılar. Sensörler, 4 haneli, 7 segmentli gösterge aracılığıyla kolayca ayarlanabilmektedir. IO-Link arabirimi üzerinden kolay parametreleme ve hızlı arıza teşhisi mümkündür.
Ultrasonik veriler
| Çalışma aralığı | 200...3000 mm |
| Ölçüm aralığı | 2800 mm |
| Azami tekrarlanabilirlik | 4 mm |
| Doğrusallık sapması | 4 mm |
| Çözünürlük | 0,3 mm |
| Ultrasonik frekans | 120 kHz |
| Açılma açısı | < 14 ° |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Anahtarlama histerezi | 30 mm |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 3 Hz |
| Tepki süresi | 167 ms |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı sayısı | 1 |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 100 mA |
| Analog çıkış | 0...10 V/4...20 mA |
| Senkronize çalışma modu | maks. 40 sensör |
| Multipleks çalışma modu | maks. 16 sensör |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Kilitlenebilir | Evet |
| Arayüz | IO-Link |
| IO-Link versiyonu | 1.0 |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Paslanmaz çelik |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4/5 pin'li |
Çıkış fonksiyonu
| Hata çıkışı | Evet |
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
| IO-Link | Evet |
| Analog çıkış | Evet |
Bağlantı şeması
Karakteristik tepki eğrisi
100 × 100 mm plaka üzerinde ses demetinin ölçümü
- Ob = Obje
- Sc = Ses demeti genişliği
 |
Standart |
 |
Orta geniş |
 |
Dar |
 |
Ekstra dar |
Karakteristik tepki eğrisi
Ø 27 mm çubuk üzerinde ses demetinin ölçümü
- Ob = Obje
- Sc = Ses demeti genişliği
|
Standart |
|
Orta geniş |
|
Dar |
|
Ekstra dar |
Kumanda panosu
- 60 = Gösterge
- 80 = Mod tuşu/Anahtarlama durumu göstergesi
- 81 = Artı tuşu/Hata göstergesi
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Aktif yüzey
Tamamlayıcı ürünler
| IO-Link Master |
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Yönlendirme sacı Z0023, Z0024 |
